Описание
Номер в Госреестре СИ: 93601-24

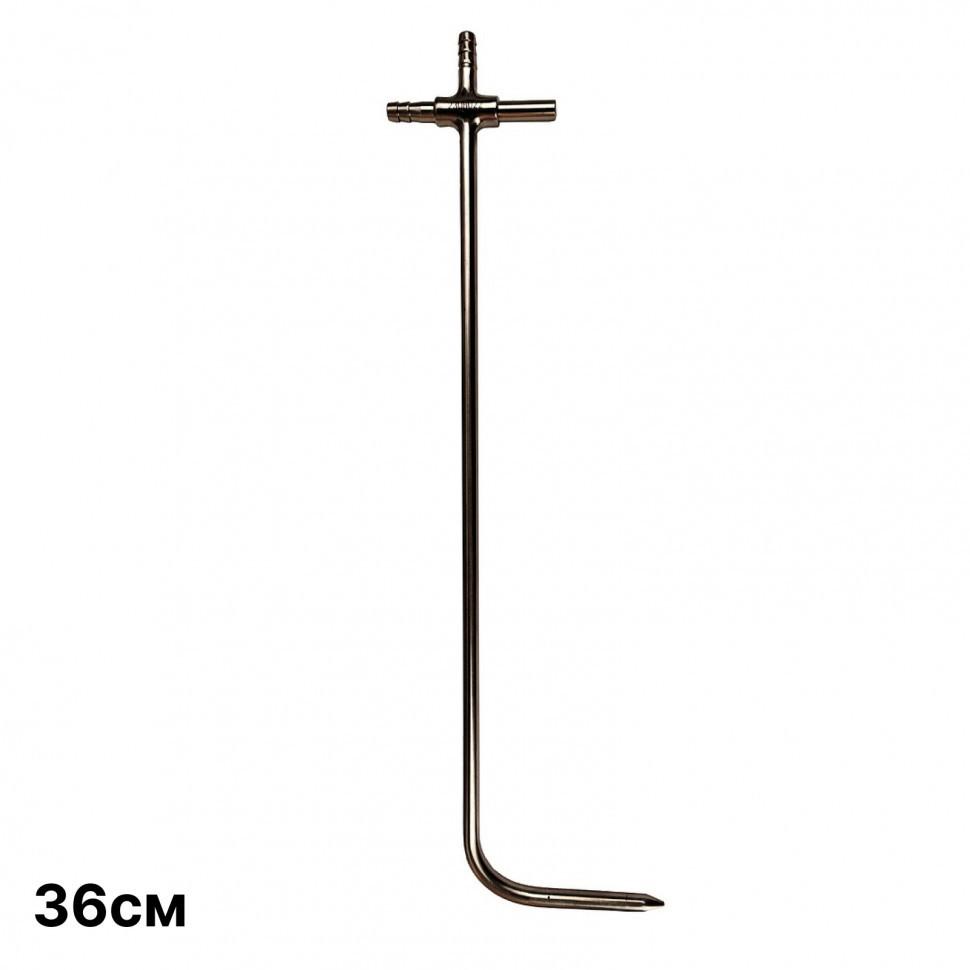

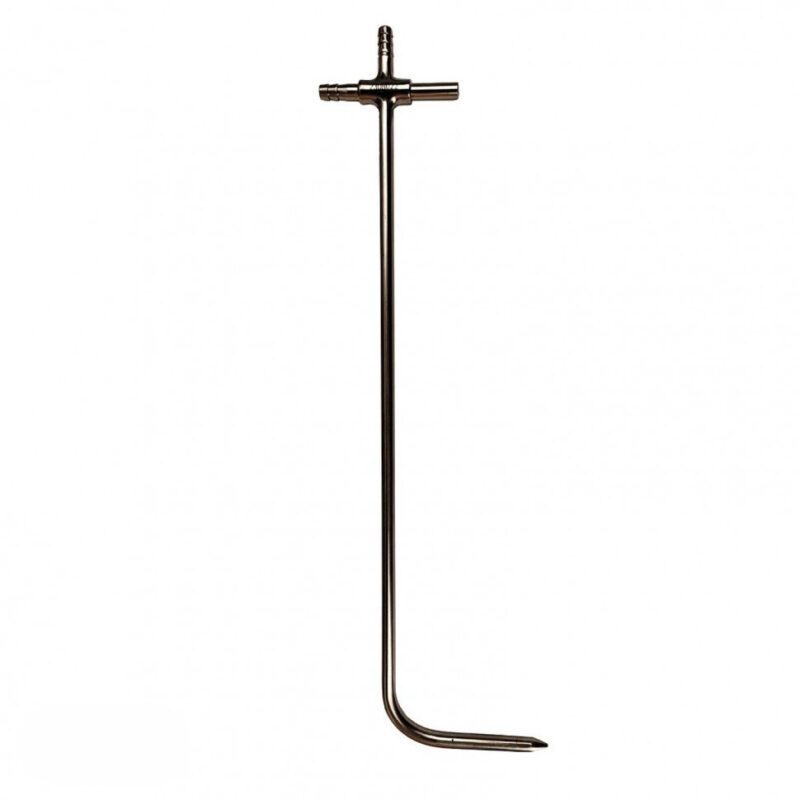

Трубки напорные Пито VA-TP предназначены для измерения скорости и объёма расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в газоходах и вентиляционных системах. Трубка Пито может применяться в системах вентиляции, кондиционирования и аспирации для контроля скорости воздуха; в теплоэнергетике — при настройке тягодутьевых систем, газоходов и дымососов; в аэродинамических лабораториях — для исследования профиля скоростей потока; при калибровке расходомеров и других измерительных приборов; в образовательных и исследовательских стендах технических вузов.
Изделие изготовлено из коррозионностойкой стали и имеет прямолинейную геометрию зонда, обеспечивающую стабильность показаний и удобство установки в трубопровод.
Межповерочный интервал — 1 год.
Метрологические и технические характеристики
Наименование характеристики
Значение
Диапазон измерений скорости воздушного (газового) потока, м/с- стандартное исполнение- улучшенное исполнение
от 4 до 30от 4 до 60
Средний коэффициент преобразования динамического (скоростного) давления Кт
от 0,950 до 1,050
Пределы допускаемой относительной погрешности определения среднего коэффициента преобразования трубки δ, %
±5
Основные технические характеристики
Наименование характеристики
Значение
Габаритные размеры трубок напорных:- длина, см- наружный диаметр трубки, мм- длина наконечника трубки, мм
36 0,7 126
Масса, кг
0,210
Условия эксплуатации:- температура атмосферного воздуха, °С- температура газового (воздушного) потока, °С- относительная влажность, %
от -40 до +60от -40 до +600от 5 до 95
Средняя наработка до отказа, ч, не менее
30 000
Средний срок службы, лет
10
Комплектность средства измерений:
Трубка напорная - 1 шт;
Руководство по эксплуатации - 1 шт.
